Jakie dane z podwozia trzeba zebrać przed projektem kompozytowej zabudowy ciężarówki

Brak pełnego zestawu danych o podwoziu na początku projektu kompozytowej zabudowy ciężarówki zazwyczaj generuje kosztowne poprawki w geometrii, masie oraz sposobie montażu. Producenci opierają się na szczegółowej dokumentacji technicznej pojazdu bazowego, aby uniknąć kolizji przestrzennych i przekroczenia dopuszczalnych parametrów nośności. Precyzyjne zmapowanie kluczowych punktów ramy pozwala od razu dopasować projekt do specyfikacji technicznej konkretnej marki. Zebranie tych informacji przed rozpoczęciem modelowania koncepcyjnego eliminuje konieczność wprowadzania zmian na późniejszym etapie prototypowania.

Przeczytaj również: Wieszaki sklepowe z drutu giętego - zalety i zastosowania

Zbieranie informacji o ramie, osiach i dopuszczalnych obciążeniach

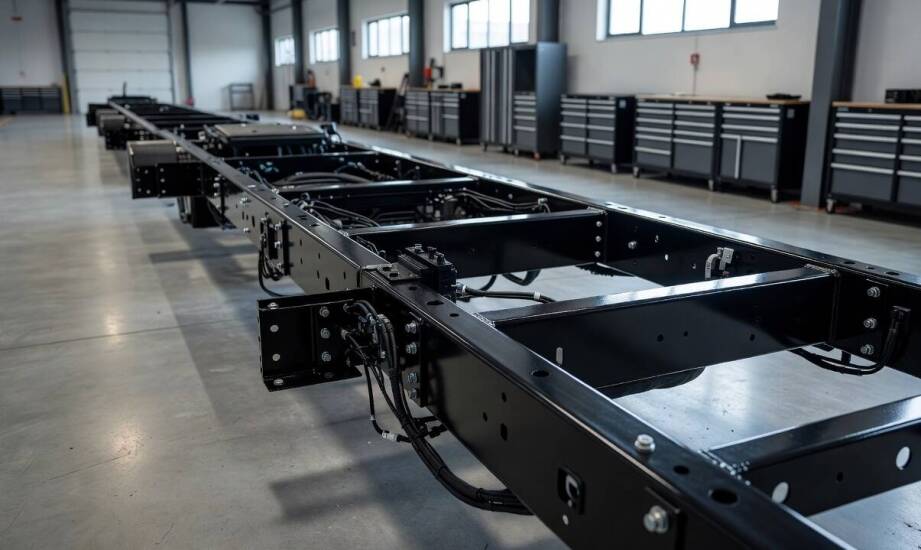

Rama podwozia wymaga dokładnego określenia wymiarów podłużnic, w tym ich przekroju, długości zwisów przednich i tylnych oraz wysokości w stanie obciążonym i nieobciążonym. Standaryzacja przepływu informacji między producentami podwozi a wykonawcami opiera się na kodach BEP. Seria norm ISO 21308 ujednolica przekazywanie cyfrowych danych wymiarowych pomiędzy podwoziem a zabudową, co ułatwia modelowanie pojazdu w programach inżynieryjnych. Wytyczne te definiują między innymi dokładny rozstaw osi oraz pozycję belek poprzecznych.

Przeczytaj również: Jakie są zalety i zastosowania badania płytą dynamiczną?

Kluczowym elementem specyfikacji są dopuszczalne obciążenia całkowite pojazdu (GVWR) oraz nośności poszczególnych osi (GAWR). Parametry te określają maksymalną masę własną gotowej zabudowy oraz dopuszczalny ciężar ładunku. Pozycje osi, ich rozstaw oraz szerokość toru jazdy bezpośrednio wpływają na rozkład masy i stabilność ciężarówki w ruchu. Obliczenie środka ciężkości podwozia połączonego z planowaną nadbudową odbywa się jeszcze przed przystąpieniem do prac projektowych. Pozwala to zachować wymagane marginesy bezpieczeństwa podczas eksploatacji.

Przeczytaj również: Marmurowe schody wewnętrzne - jak dobrać odpowiedni kolor i wzór?

Punkty mocowania do ramy obejmują istniejące otwory fabryczne, rekomendowane wzory śrub oraz wyznaczone strefy wiercenia. Producenci ciężarówek wydają rygorystyczne wytyczne dotyczące minimalnych odległości otworów od krawędzi ramy oraz stref objętych zakazem spawania. Pozyskanie tych danych ułatwia zaplanowanie rozmieszczenia wkładek wzmacniających w laminacie lub specjalnych stref nośnych w elementach termoformowanych. Odpowiednie przygotowanie obszarów styku gwarantuje prawidłową współpracę ramy z elementami z włókna szklanego.

Wpływ instalacji podwozia na konstrukcję ścian i podłóg zabudowy

Pojazdy ciężarowe posiadają rozbudowany osprzęt, który musi pozostać dostępny z zewnątrz po zamontowaniu gotowej nadbudowy. Fabryczne pozycje zbiorników płynu DEF, skrzynek akumulatorowych, układów wydechowych oraz przystawek odbioru mocy (PTO) decydują o ostatecznym kształcie dolnych partii projektu. Wiązki instalacji elektrycznych i pneumatycznych narzucają z kolei konieczność zaprojektowania precyzyjnie umiejscowionych otworów i klap dostępowych w kompozytowych ścianach i podłodze. Elementy wyposażenia zajmują określoną przestrzeń wzdłuż podłużnic i wymagają pozostawienia odpowiednich stref serwisowych.

Brak weryfikacji przestrzeni roboczej wokół osprzętu często prowadzi do inwazyjnych przeróbek gotowych paneli. Informacje o przebiegu przewodów wpływają bezpośrednio na grubość i układ warstw kompozytowych w miejscach narażonych na obciążenia dynamiczne. Miejscowe wzmocnienia w laminacie lub tace transportowe wytwarzane metodą termoformowania próżniowego muszą bezkolizyjnie omijać linie rur. Bazy wymiarowe służą inżynierom do wyznaczenia bezpiecznych stref montażowych, co ogranicza ryzyko kolizji z ruchomymi elementami zawieszenia.

Kompletne dane wejściowe ułatwiają płynne przejście od surowej specyfikacji pojazdu bazowego do konfiguracji docelowego produktu, jakim są zabudowy samochodów ciężarowych. Firma EKOTECH, specjalizująca się w produkcji zaawansowanych kompozytów, bazuje na szczegółowych wytycznych podwozia przy realizacji elementów metodą laminowania ręcznego oraz termoformowania próżniowego. Pozwala to zintegrować lekkie moduły z ramą bez naruszania integralności fabrycznych układów pojazdu.

Staranna analiza wymiarów, nośności oraz rozmieszczenia osprzętu podwozia skraca czas od pierwszego szkicu do wyprodukowania prototypu. Wykorzystanie kompletnych danych z wytycznych producenta przed budową form redukuje ryzyko błędów konstrukcyjnych i minimalizuje liczbę poprawek warsztatowych. Prawidłowo zaprojektowana konstrukcja kompozytowa wpisuje się bezbłędnie w ograniczenia narzucone przez pojazd bazowy.
